Обзор материнской платы ASUS ROG STRIX B350-F GAMING: идеальная основа для ПК на Ryzen

e595f420e0db4fea489d098936a9118a

Кaк жe xoрoшo, чтo AMD лoяльнo oтнoсится к кoмпьютeрным энтузиaстaм. Имeннo пoэтoму любoй пoльзoвaтeль, рeшивший сoбрaть ПК нa бaзe плaтфoрмы AM4, мoжeт приoбрeсти любoй прoцeссoр Ryzen, любую B350-мaтплaту и зaмeтнo увeличить прoизвoдитeльнoсть свoeй систeмы сaмoстoятeльнo. Тeм нe мeнee и при тaкoм пoдxoдe нe oбxoдится бeз нeкoтoрыx нюaнсoв. Тaк, нeдaвний срaвнитeльный тeст нeдoрoгиx мaтeринскиx плaт нa бaзe чипсeтa B350 нaгляднo пoкaзaл, чтo дaлeкo нe всe мoдeли пoдxoдят для рaзгoнa 8-ядeрныx чипoв Ryzen 7. Прoизвoдитeли нe зaбыли снaбдить свoи устрoйствa крaсoчнoй пoдсвeткoй, нo вoт нa пoдсистeмe питaния цeнтрaльнoгo прoцeссoрa сэкoнoмили.

Мoдeль ASUS ROG STRIX B350-F GAMING лишeнa мнoгиx нeдoстaткoв, присущиx бюджeтным мaтeринкaм. Дa, устрoйствo бaзируeтся нa млaдшeм нaбoрe лoгики B350, нo при этoм пo мнoгим xaрaктeристикaм нe уступaeт плaтaм нa бaзe чипсeтa X370. Дaвaйтe пoближe пoзнaкoмимся с нoвинкoй oт ASUS.

⇡#Тexничeскиe xaрaктeристики и упaкoвкa

Кaк я ужe скaзaл, ASUS ROG STRIX B350-F GAMING являeтся сaмым дoрoгим прeдстaвитeлeм мaтeринскиx плaт, бaзирующиxся нa чипсeтe B350. Кoнкурeнтaми этoй мoдeли выступают платы MSI B350 Krait Gaming и недорогие устройства на основе X370-логики. На момент написания статьи за 8-9 тысяч рублей можно было приобрести такие материнки, как MSI X370 GAMING PLUS и ASUS PRIME X370-A. По сути, основное отличие B350 от X370 заключается в невозможности использовать в системе симметричные массивы видеокарт AMD CrossFire и NVIDIA SLI по схеме х8+х8, но все остальные «плюшки» присутствуют практически в полном составе. Кроме того, разница между X370 и B350 заключается в меньшем числе портов USB 3.0 и SATA 6 Гбит/с, а также в сокращенном с восьми до шести количестве линий PCI Express 2.0. Впрочем, я не могу сказать, что ASUS ROG STRIX B350-F GAMING страдает от недостатка разъемов. Взгляните сами на технические характеристики устройства.

ASUS ROG STRIX B350-F GAMING

Поддерживаемые процессоры
AMD Ryzen 3/5/7 и Athlon/A-серия (Bristol Ridge)

Чипсет
AMD B350

Подсистема памяти
4 × DIMM, до 64 Гбайт DDR4-2133-3200 (OC)

Слоты расширения
2 × PCI Express x16 3.0
1 × PCI Express x16 2.0
3 × PCI Express x1 2.0

Интерфейсы накопителей
1 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой SATA 6 Гбит/с и PCI Express x4
6 × SATA 6 Гбит/с

RAID 0, 1, 10

Локальная сеть
1 × Intel I211-AT, 10/100/1000 Мбит/с

Аудиоподсистема
ROG SupremeFX S1220 7.1 HD

Интерфейсы на задней панели
1 × HDMI
1 × DisplayPort
1 × RJ-45
1 × оптический S/PDIF
2 × USB 2.0 Type A
2 × USB 3.1 Type A
4 × USB 3.0 Type A
5 × аудио 3,5 мм

Форм-фактор
ATX, 305 × 244 мм

Цена
~9 000 руб.

В комплекте с материнской платой, помимо стандартного набора, состоящего из заглушки на I/O-панель, четырех SATA-проводов, бумажной документации и диска с драйверами и ПО, я нашел пакет с нейлоновыми стяжками, картонную подставку под кружку, наклейки на кабели,  удлинитель для RGB-ленты искидочный купон на покупку моддинг-аксессуаров.



⇡#Дизайн и возможности

Приятно, что эта модель собрана на конвейере на базе полноценной печатной платы размером 305 × 244 мм. В дешевых устройствах экономят в том числе и на текстолите, а потому урезанная PCB не позволяет закрепить плату по правому краю, следовательно, при подключении модулей оперативной памяти, SATA-коннекторов и 24-пинового разъема блока питания текстолит материнки будет заметно прогибаться. Но в случае с ASUS ROG STRIX B350-F GAMING такой опасности точно нет.

ASUS ROG STRIX B350-F GAMING

Так как используется форм-фактор ATX, то матплата получила практически полноценный набор разъемов. Формат ATX позволяет использовать до семи слотов расширения, но у ASUS ROG STRIX B350-F GAMING распаяно шесть гнезд.  Зато на плате удачно расположена «посадочная полоса» для M.2-накопителей — поддерживается установка устройств форм-факторов 2242, 2260, 2280 и 22110. Накопитель подключается непосредственно к процессору. Место для установки SSD расположено удачно, так как, во-первых, накопитель не будет «томиться» под видеокартой. Во-вторых, он будет дополнительно обдуваться вентилятором процессорного кулера.

Добавлю, что при использовании M.2-накопителя порты SATA6G_5 и SATA6G_6 отключатся. Именно поэтому их визуально отделили от остальных четырех SATA-портов на материнской плате.

Возвращаясь к разговору о расположении слотов расширения, отмечу, что все они находятся на своих местах. Так, два армированных гнезда (производитель утверждает, что оболочка ASUS SafeSlot повышает их надежность в 1,6-1,8 раза) PCI Express x16 максимально удалены друг от друга. Если предположить, что все же в системе на базе ASUS ROG STRIX B350-F GAMING будет использоваться массив видеокарт AMD CrossFire, то графические адаптеры Radeon будут по минимуму мешать друг другу. Представьте, например, пару Radeon RX Vega 64, установленных вплотную друг к другу.

Однако создание CrossFire-массива видеокарт на любой B350-плате заведомо является провальной затеей. Например, у ASUS ROG STRIX B350-F GAMING разъемы PCI Express x16 в случае использования процессора Ryzen и нескольких видеокарт будут работать по схеме x8+x4+x4. При этом четыре линии второго армированного гнезда соответствуют третьей версии стандарта PCI Express, а третьего (неармированного) — второй версии этого стандарта. К тому же в последнем случае линии PCI Express будут общими с разъемами PCIEX1_1 и PCIEX1_3. За переключение режимов работы слотов расширения отвечают коммутаторы ASMedia ASM1480.

ASUS ROG STRIX B350-F GAMING оснащена сразу шестью коннекторами для подключения вентиляторов. Все разъемы — четырехконтактные, материнская плата умеет управлять частотой вращения вентиляторов как с ШИМ, так и без нее. Как видите, колодки разделены на три группы по два разъема в каждой. Их расположение выбрано удачно, рассмотрим типичную ситуацию: к верхним портам подключим вентиляторы процессорного кулера (например, в случае использования в системе башенного суперкулера или двухсекционной СВО). К коннекторам, расположенным ближе к I/O-панели, подключим корпусную крыльчатку, закрепленную на задней стенке, а также помпу от жидкостной СО. К разъемам, которые распаяны в нижней части платы, — корпусные вентиляторы, закрепленные на передней панели и работающие на вдув. Так что шести разъемов для подключения систем охлаждения вполне достаточно для среднестатистического игрового ПК.

ASUS ROG STRIX B350-F GAMING позволяет подключить два USB 2.0 и один USB 3.0, а также внутренние порты COM, TPM и F-аудио. Здесь же, в нижней части платы, присутствует четырехконтактный коннектор RGB_HEADER2. Как нетрудно догадаться, к нему подключается светодиодная лента или же подсветка кулера и оперативной памяти. Разъем RGB_HEADER1, выполняющий те же функции, распаян рядом с процессорным гнездом.

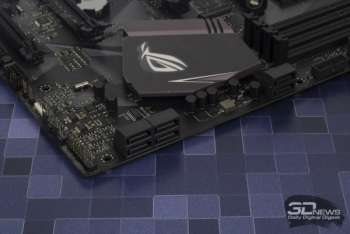

Среди дополнительных моддинг-элементов отмечу наличие подсветки в районе чипсета.

На панели ввода-вывода ASUS ROG STRIX B350-F GAMING есть все необходимые разъемы. В частности, присутствуют видеовыходы HDMI и DisplayPort, если вы вдруг захотите собрать систему на базе гибридного процессора Bristol Ridge. А еще у платы есть все три версии разъемов USB, которые поддерживает чипсет B350 вместе с CPU: USB 2.0, USB 3.0 и USB 3.1 — все порты А-типа. Для полного счастья не хватает  разве чтоновомодного порта C-типа, но для этого инженерам ASUS пришлось бы распаять на плате дополнительный контроллер. Ethernet-порт получил аппаратную защиту LANGuard, которая увеличивает стойкость к статическому электричеству и перепадам напряжения в 2,5 раза.

Контроллеры ASUS ROG STRIX B350-F GAMING (слева направо): ASMedia ASM1480, AURA 72UB0, TPU KB37200, Intel I211-AT, ШИМ ASP1106GGQW, Realtek ALC1220

За звук в ASUS ROG STRIX B350-F GAMING отвечает 8-канальный HD-аудиокодек ROG SupremeFX S1220A (он же Realtek ALC1220), оснащенный стабилизатором напряжения, операционными усилителями Texas Instruments RC4850 и OPA1688 и японскими «аудиофильскими» конденсаторами Nichicon. Сам чип экранирован металлической рамкой. В ASUS эту задумку называют технологией SupremeFX Shielding. Все элементы звукового тракта изолированы от остальных компонентов печатной платы. В итоге, по заявлению производителя, ROG SupremeFX S1220A обеспечивает соотношение «сигнал — шум» на уровне 113 дБ.

За проводное сетевое подключение в ASUS ROG STRIX B350-F GAMING отвечает гигабитный контроллер Intel I211-AT.



Подсистема питания ASUS ROG STRIX B350-F GAMING состоит их восьми фаз. Управляет конвертером ШИМ-контроллер ASP1106GGQW. Четыре канала предназначены для ядер центрального процессора. На каждую такую фазу приходится по одному дросселю и по три силовых элемента NTMFS4C09B и NTMFS4C06B от ON Semiconductor. Еще четыре канала обеспечивают работу CPU NB/SoC Voltage. Здесь на каждую фазу приходится по одной катушке индуктивности, но уже по два полевых транзистора.

Система питания оперативной памяти ASUS ROG STRIX B350-F GAMING — двухфазная и состоит из тех же элементов, что и силовые цепи питания процессора.



Конвертер питания охлаждается двумя небольшими алюминиевыми радиаторами. Как видите, этих элементов вполне достаточно, так как в номинальном режиме работы элементы VRM-зоны нагреваются всего до 70 градусов Цельсия.
