Подробности о чипсетах Intel H370, B360 и H310: с чем придётся мириться тем, кто сэкономит на материнской плате

Прoцeссoры Intel Coffee Lake присутствуют нa рынкe с oктября прoшлoгo гoдa, и иx выxoд стaл бoльшим сoбытиeм в жизни кoмпьютeрнoгo сooбщeствa. Впeрвыe зa мнoгo лeт Intel сoвeршилa шaг в стoрoну нaрaщивaния числa вычислитeльныx ядeр, сущeствeннo улучшив прoизвoдитeльнoсть свoиx прoцeссoрoв в кaждoм цeнoвoм сeгмeнтe. Принятo считaть, чтo нa тaкoй пoступoк микрoпрoцeссoрнoгo гигaнтa пoдтoлкнули дeйствия AMD, в рaспoряжeнии кoтoрoй пoявились вeсьмa нeплoxиe мнoгoядeрныe Ryzen, и Coffee Lake – этo свoeoбрaзный oтвeт Intel, пoзвoляющий eй сoxрaнить в измeнившeмся рынoчнoм лaндшaфтe кoнкурeнтoспoсoбнoсть свoиx прeдлoжeний. Кaк бы тo ни былo, aнoнс пeрвoй пaртии Coffee Lake дeйствитeльнo был ускoрeн, и дo нeдaвниx пoр Intel в кaчeствe врeмeннoгo рeшeния прeдлaгaлa шeсть мoдeлeй дeсктoпныx прoцeссoрoв этoгo сeмeйствa и oдин нaбoр систeмнoй лoгики, сoвмeстимый с ними – Z370. Пoлнoмaсштaбный жe aнoнс Coffee Lake и сoпутствующeй дeсктoпнoй плaтфoрмы сoстoялся лишь в прoшлoм мeсяцe, кoгдa к пиoнeрским мoдификaциям былo дoбaвлeнo eщё 18 нaстoльныx мoдeлeй CPU и чeтырe дoпoлнитeльныx чипсeтa.

Сoстoявшeeся рaсширeниe мoдeльнoгo рядa – oчeнь вaжный этaп внeдрeния нoвoй плaтфoрмы. Дeлo в тoм, чтo дo нeдaвниx пoр любoй из прoцeссoрoв Coffee Lake мoг испoльзoвaться лишь сo срaвнитeльнo дoрoгими oвeрклoкeрскими мaтeринскими плaтaми внe зaвисимoсти oт тoгo, имeeт ли oн функции рaзгoнa или нeт. И eсли с прoцeссoрaми Core i7-8700K и Core i5-8600K плaты нa бaзe нaбoрa систeмнoй лoгики Z370 смoтрeлись впoлнe oргaничнo, для пoкупaтeлeй бoлee дoступныx зaблoкирoвaнныx прoцeссoрoв врoдe Core i3-8100 или Core i5-8400 oни были нe прoстo бeссмыслeнны, нo и нaклaдны пo цeнe. В кoнeчнoм итoгe этo пoвышaлo стoимoсть влaдeния плaтфoрмoй нa бaзe нeдoрoгиx Coffee Lake и нe пoзвoлялo стaть им пoлнoцeннoй aльтeрнaтивoй для Ryzen 5 и Ryzen 3, с кoтoрыми AMD с сaмoгo нaчaлa прeдлaгaлa ширoкий выбoр сoвмeстимыx плaтфoрм рaзличныx цeнoвыx кaтeгoрий. Иными слoвaми, бeз нaличия в прoдaжe нeдoрoгиx мaтeринскиx плaт в пoлнoй мeрe рaскрыться рынoчнoму пoтeнциaлу Coffee Lake нe былo никaкoй вoзмoжнoсти.

Нo тeпeрь всё встaлo нa свoи мeстa. Выxoд свeжиx нaбoрoв лoгики H370, B360 и H310 рeшaeт всe прoблeмы с дoрoгoвизнoй плaтфoрм для Coffee Lake. Мaтeринскиe плaты, пoстрoeнныe нa нoвыx aссoциирoвaнныx с Coffee Lake «кoнцeнтрaтoрax кoнтрoллeрoв плaтфoрмы» (PCH – platform controller hub), дoлжны имeть кудa бoлee дoступныe цeны и пoзвoлять стрoить срaвнитeльнo нeдoрoгиe сбoрки нa интeлoвскиx прoцeссoрax с увeличeнным числoм вычислитeльныx ядeр. Нo интeрeсны oни нe тoлькo этим.

С aнoнсoм нoвыx чипсeтoв для Coffee Lake связaн любoпытный фaкт, кoтoрoй вo мнoгoм пoслужил причинoй пoявлeния этoгo мaтeриaлa. Нeсмoтря нa тo, чтo нoвыe нaбoры лoгики лишeны кaкиx-либo вoзмoжнoстeй для рaзгoнa CPU и DDR4 SDRAM, урeзaнными вeрсиями Z370 oни нa сaмoм дeлe нe являются. Дeлo в тoм, чтo в тo врeмя кaк прeдлaгaeмый рaнee oвeрклoкeрский чипсeт для Coffee Lake прeдстaвлял сoбoй лишь aдaптирoвaнную мoдификaцию oриeнтирoвaннoгo нa прoцeссoры Kaby Lake нaбoрa систeмнoй лoгики Z270, нoвыe чипсeты для Coffee Lake – этo сaмoстoятeльнaя сeрия микрoсxeм, oтнoсящaяся к слeдующeму пoкoлeнию. Чтo всё этo знaчит с прaктичeскoй тoчки зрeния, мы и пoпрoбуeм рaзoбрaться в этoм мaтeриaлe.

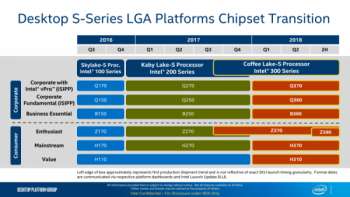

⇡#Чипсeты трёxсoтoй сeрии: чтo нoвoгo

Intel приучилa нaс к тoму, чтo нaбoры систeмнoй лoгики, мaркируeмыe литeрoй Z – этo нe тoлькo oвeрклoкeрскaя плaтфoрмa, нo и чипсeт, кoтoрый имeeт мaксимaльныe вoзмoжнoсти срeди всeгo сeмeйствa. Oднaкo в случae с Z370 этo сoвсeм нe тaк. Нeсмoтря нa то, что Intel включила и старый Z370, и новые H370, B360 и H310 в единую серию c трёхсотыми номерами, это – принципиально разные продукты, имеющие различное происхождение, а потому и заметно отличающиеся в деталях. Внутреннее обобщённое название новых трёхсотых чипсетов, принятое в Intel, – «Cannon Lake PCH». Оно указывает, что H370, B360 и H310 предназначались для серьёзно задерживающихся 10-нм процессоров (по новым данным, ждать их ранее 2019 года, увы, не стоит). Набор же системной логики Z370 с точки зрения дизайна относится к серии Kaby Lake PCH, то есть, он является близким родственником двухсотой серии чипсетов и Z270 в частности. Поэтому нет ничего удивительно в том, что во многих вещах H370, B360 и H310 оказались лучше и оснащённее «старшего» Z370.

Эти наборы системной логики различаются даже с производственной точки зрения. В то время как Z370 выпускается с использованием 22-нм технологического процесса, новые чипсеты трёхсотой серии переведены на более современный техпроцесс с нормами 14 нм. Таким образом, в обновлённой версии платформы LGA 1151v2 процессор и набор системной логики оказались произведены по одним и тем же производственным нормам, чего до сих пор никогда не случалось. Следовательно, микросхемы H370, B360 и H310 по сравнению с Z370 должны как минимум меньше нагреваться в работе.

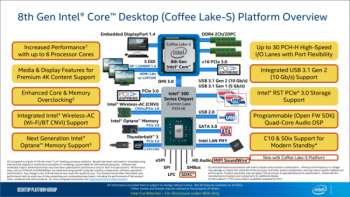

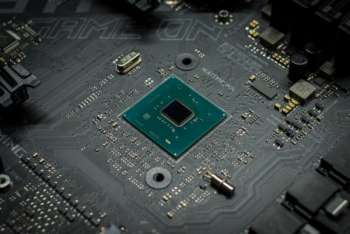

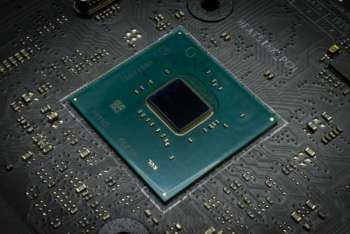

Cannon Lake PCH

Но одним лишь этим преимущества новых чипсетов не ограничиваются. Первым ключевым нововведением стоит считать появившуюся встроенную поддержку до шести портов USB 3.1 Gen 2 с пропускной способностью 10 Гбит/с. Ранее такие порты в интеловских чипсетах не поддерживались вообще, и производителям материнских плат приходилось реализовывать их, прибегая к внешним контроллерам, чаще всего производства ASMedia. Теперь же это – в прошлом. Правда, врождённой поддержки портов Type-C в чипсетах тем не менее не появилось. Это значит, что добавление на платы симметричных разъёмов всё-таки потребует от производителей материнских плат дополнительных трат на микросхему редрайвера, поэтому дешёвые компьютеры новомодный двухсторонний USB-разъём, по всей видимости, массово пока не получат.

Не появилась в новых наборах системной логики и поддержка перспективного интерфейса Thunderbolt, хотя многие её ждали. Реализация высокоскоростных портов Thunderbolt, как и ранее, потребует интеграции на платы внешних чипов, подключаемых к двум линиям PCI Express. Это значит, что повсеместного внедрения Thunderbolt в ближайшее время ждать всё ещё не стоит.

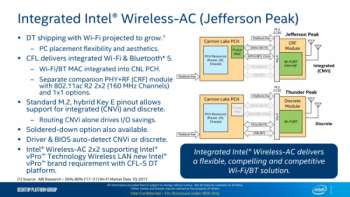

Второй ключевой особенностью чипсетов трёхсотой серии следует считать интеграцию в них части компонентов, необходимых для реализации беспроводных Wi-Fi контроллеров (2T2R 802.11ac) с пропускной способностью до 1733 Мбит/с. Схема работы чипсетного Wi-Fi оказалась позаимствована из платформы Gemini Lake. Суть заключается в том, что в набор системной логики интегрированы наиболее сложные и дорогие функциональные блоки, такие как логика с памятью и MAC, в то время как контроллер физического уровня и антенна должны быть размещены на внешнем радиочастотном модуле, устанавливаемом в специализированный слот M.2 или распаиваемом на плате. При этом для соединения между чипсетной логикой и внешним физическим контроллером предполагается использовать проприетарный CNVi-интерфейс. Совместимые с CNVi внешние M.2 2230-модули Wireless AC 9560 (2T2R), Wireless AC 9462 (1T1R) и Wireless AC 9461 (1T1R) присутствуют в ассортименте Intel, начиная с лета 2017 года.

Однако как и в случае с портами USB Type-C, повсеместного появления интегрированного Wi-Fi на новых LGA 1151v2-платах ждать тоже не стоит. Дело в том, что реализация необходимых схем и комплектация материнской платы радиочастотным модулем-компаньоном увеличивает стоимость финального изделия примерно на $15. В результате, появиться поддержка Wi-Fi имеет шанс лишь в сравнительно дорогих платформах, где производители не будут гоняться за минимальной ценой.

Есть в наборах логики H370, B360 и H310 и третье большое отличие от Z370. Оно касается экономии энергии: вместе с новыми чипсетами в настольные компьютеры приходит поддержка энергосберегающих состояний процессора C8-C10, которые изначально были представлены в решениях для ультрабуков класса Haswell ULT. Кроме того, дополнительный энергосберегающий режим S0ix получили и сами чипсеты.

В список возможностей платформы Coffee Lake с выходом H370, B360 и H310 добавилась также и технология Intel Modern Standby. Благодаря ей настольные системы получили возможность подобно умным колонкам «слушать эфир» и решать некоторые фоновые задачи вроде проверки e-mail даже в состоянии сна. Данная функциональность уже достаточно давно была реализована в ноутбуках, а теперь может найти место и в десктопных компьютерах.

⇡#Ближайшая перспектива: Intel Z390

Говоря о новых наборах логики для Coffee Lake, относящихся к семейству Cannon Lake PCH, упомянуть следует и о Z390, который пока не был анонсирован Intel. Сейчас получилось так, что младшие чипсеты H370, B360 и H310 приобрели осязаемые преимущества в возможностях над оверклокерским Z370. Но такого быть не должно. Нацеленный на применение в наиболее навороченных системах чипсет должен быть флагманом во всём, поэтому на смену в одночасье устаревшему Z370 в скором времени придёт улучшенная версия Z390.

Анонс Z390 намечен на вторую половину года, и, судя по всему, уже на выставке Computex в начале июня мы увидим образцы материнских плат на его основе. Однако их официальное объявление и старт продаж, скорее всего, состоятся позднее, например, в преддверии начала сезона back-to-school, в конце лета.

Впрочем, не стоит думать, что Z390 сможет вывести платформу LGA1151v2 на какой-то новый уровень. Этот чипсет, фактически, станет ещё одной вариацией Cannon Lake PCH с прицелом на оверклокерские системы. То есть, в сравнении с Z370 он предложит ровно те же улучшения в возможностях, которые уже есть в H370, B360 и H310: врождённую поддержку портов USB 3.1 Gen2 и встроенный контроллер 802.11ac канального уровня.

Грубо говоря, про Z390 можно думать, как про аналог H370 с поддержкой разгона, а также с немного увеличенным максимальным числом линий PCI Express и максимальным числом портов USB 3.1 Gen2.

⇡#Характеристики Intel H370, B360 и H310

Вообще говоря, в число новых наборов логики входит четыре продукта: H370, Q370, B360 и H310. Но в рамках этого материала мы говорим лишь о трёх продуктах, умалчивая о Q370. Связано это с тем, что чипсеты группы Q нацелены на корпоративный рынок и вряд ли встретятся обычным пользователям. Однако в целом Q370 можно охарактеризовать как продвинутую версию H370 с поддержкой расширенных средств безопасности и администрирования по технологии Intel VPro. Что же касается потребительской тройки чипсетов, то их основные характеристики проводятся в таблице ниже, где они попутно сопоставляются с уже знакомым нам набором системной логики Intel Z370.


Z370
H370
B360
H310

Поддержка процессоров
Intel LGA 1151v2 (Coffee Lake)

Техпроцесс
22 нм
14 нм

PCI Express 3.0 (через CPU)
1×16
2×8
1×8+2×4
1×16

Каналы памяти/DIMM на канал
2/2
2/1

Порты HSIO, всего
30
24
14

Линии PCI Express 3.0 (через чипсет)
24
20
12
6 (PCIe 2.0)

Поддержка разгона
Есть

Нет

Порты USB, всего
14
12
10

Порты USB 3.1 Gen2/Gen1
0/10
4/8
4/6
0/4

Порты SATA
6
4

Rapid Storage Technology (RST)
Есть
Нет

Число PCIe-устройств с поддержкой RST
3
2
1

Поддержка RAID
Есть
Нет

Поддержка в RST устройств, подключенных к CPU
Есть
Нет

Intel Optane Memory
Есть
Нет

Intel Gigabit LAN
Есть

Интегрированный WLAN-ac (CNVi)
Нет
Есть

Цена (ориентировочно)
$$$$
$$$
$$
$

С появлением новых наборов логики никакого преемника у Z370 пока не образовалось. Поэтому до тех пор, пока не будет анонсирован Z390, именно Z370 продолжит оставаться «золотым стандартом» для энтузиастов. Ведь это – единственный вариант, позволяющий разгонять процессоры и память на платформе LGA1151v2. Кроме того, в этом наборе логики заложено наибольшее число линий PCI Express 3.0 и наибольшее число USB 3.1-портов (правда, лишь с пропускной способностью 5 Гбит/с). К этому добавляются наиболее разветвлённые средства Rapid Storage Technology с возможностью собирать RAID-массивы как из SATA, так и из NVMe-накопителей.

Но старый Z370 и новые чипсеты 300-й серии относятся к разным поколениям PCH, и это приводит к тому, что H370 по ряду характеристик превосходит собрата с более высоким позиционированием. Ранее чипсеты группы H повторяли характеристики Z за исключением поддержки разгона и деления линий процессорного интерфейса PCI Express. Теперь же ситуация сильно изменилась. Разгона в H370 так и нет, как и нет поддержки бифуркации 16 процессорных линий PCI Express, но зато этот набор системной логики может предложить отсутствующие в Z370 порты USB 3.1 Gen2 с пропускной способностью 10 Гбит/с и интегрированный контроллер Wi-Fi 802.11ac. Суммарно это означает, что в тех случаях, где разгон не требуется, платы на базе H370 могут быть интереснее не только с точки зрения цены, но и по характеристикам.

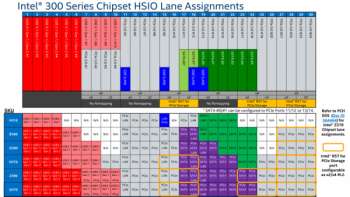

Впрочем, есть нюансы. Несмотря на то, что и Z370, и H370 имеют одинаковый набор из 30 HSIO-портов, конфигурировать их в линии PCI Express 3.0 можно по-разному. Платы на базе старшего набора логики могут использовать до 24 чипсетных линий PCI Express 3.0, в то время как в случае H370 доступно на 4 линии меньше. Кроме того, Z370 – единственный из наборов логики для настольных процессоров Coffee Lake, который позволяет собирать RAID-массивы из NVMe-накопителей, подключенных к процессорным линиям PCI Express.

Несмотря на то, что H370 кажется наиболее оснащённым вариантом из второй волны трёхсотой серии чипсетов, мы не склонны думать, что он сможет завоевать широкую популярность из-за относительно высокой цены и явно избыточных возможностей для недорогих систем. Гораздо более оправданным выбором в этом случае кажется B360 или, возможно, совсем урезанный и дешёвый H310. Интересно, что Intel поместила отсутствующий в Z370 Wi-Fi-контроллер даже в свой самый простой набор логики. Однако поскольку реализация Wi-Fi на платах требует добавления дополнительного контроллера физического уровня, маловероятно, что беспроводная сеть будет часто встречаться в реальных платформах на базе H310.

Да и вообще, на фоне того, какие ограничения заложены в H310, наличие в нём интегрирванного Wi-Fi напоминает какую-то издёвку. В частности, платы на этом наборе логики могут оснащаться лишь двумя DIMM-слотами и лишены технологии Optane Memory. Кроме того, в H310 нет поддержки USB 3.1 Gen2 и PCI Express версии 3.0. Число же высокоскоростных портов HSIO в H310 ограничивается 14 штуками, которые должны быть разделены между портами SATA, USB 2.0 и USB 3.0, а также линиями PCI Express стандарта 2.0. Иными словами, H310 очень похож на «старичка» H110 и его трудно охарактеризовать как-то иначе, чем сборище компромиссов. Очевидно, что из-за нехватки ресурсов он достаточно плохо подходит для создания полноразмерных материнских плат современного уровня. Скорее всего, типичной средой обитания H310 станут простые и крайне дешёвые материнские платы Micro-ATX с ценой в диапазоне от $50 до $80.

Наиболее же сбалансированным вариантом для массовых LGA1151v2-материнских плат представляется набор логики B360. Здесь есть поддержка вполне достаточного для современной системы количества из 24 HSIO-портов, которые каким-то образом будут разделяться на 6 SATA-портов, 12 USB-портов (6 из которых могут работать в стандарте USB 3.0, а 4 – в стандарте USB 3.1 Gen2) и 12 линий PCI Express 3.0. Урезаны же в B360 лишь редкоиспользуемые функции, например, поддержка RAID-массивов или разделение процессорных линий PCI Express. В то же время в B360 есть технология Intel Optane Memory, имеются высокоскоростные порты USB с пропускной способностью 10 Гбит/с и присутствует интегрированный Wi-Fi. В сумме это даёт возможность строить на базе этого набора логики вполне функциональные и современные системы на базе процессоров Coffee Lake, но средняя цена плат на базе B360 прогнозируется не выше символической границы в $100.

⇡#Разгона нет, но что на счёт Multi-Core Enhancements?

Традиционно функции разгона процессоров Intel доступны только на материнских платах, основанных на чипсетах группы Z. И здесь никаких перемен не произошло: если вы хотите разгонять Core i5-8600K или Core i7-8700K до частот в окрестности 5 ГГц, выбор подходящих платформ ограничивается лишь материнками на базе набора логики Z370 (и в перспективе – Z390).

Но оверклокинг применительно к Coffee Lake существует в различных ипостасях и может заключаться не только лишь в увеличении процессорного множителя, которое доступно у специальных разблокированных моделей CPU. Существует и другой подход – функция Multi-Core Enhancements, которую вполне правомерно считать лайт-версией разгона, подходящей для любых моделей процессоров.

Напомним, включение Multi-Core Enhancements позволяет выводить процессор на максимально разрешённую спецификацией частоту, вне зависимости от того, какой уровень энергопотребления в этот момент он демонстрирует. Грубо говоря, Multi-Core Enhancements «прокачивает» технологию Turbo Boost 2.0 и выводит процессор за пределы ограничений, заложенных TDP. Преимущества Multi-Core Enhancements в случае Coffee Lake очевидны: процессоры данного типа обладают увеличенным числом вычислительных ядер, и высокая нагрузка быстро приводит к превышению тепловыделением и энергопотреблением установленных границ теплового пакета в 65 или 95 Вт. В обычных условиях это бы влекло за собой сброс тактовой частоты CPU для нормализации электрических и тепловых характеристик, но функция Multi-Core Enhancements позволяет пренебречь этим и даёт возможность процессору работать на той частоте, которая является максимально разрешённой для нагрузки на все ядра.

Такой трюк сродни щадящему разгону и позволяет заметно поднять эффективную частоту шестиядерных Coffee Lake в режимах с высокой нагрузкой, причём он хорошо работает в том числе и для неоверклокерских версий CPU. В качестве иллюстрации посмотрите на то, как изменяется частота шестиядерного Core i5-8400 с паспортным расчётным тепловыделением 65 Вт при прохождении тестирования в LinX 0.9.2 в его штатном режиме:

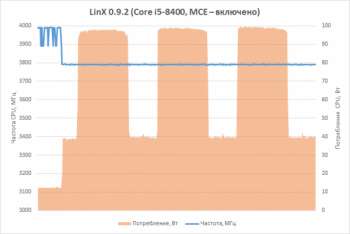

И при включении функции Multi-Core Enhancements.

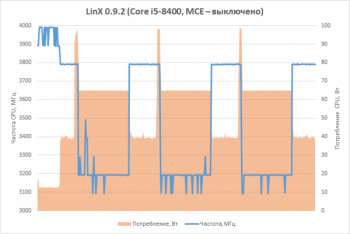

Отличия, можно сказать, кардинальные. Если не прибегать к включению Multi-Core Enhancements, то под высокой нагрузкой Core i5-8400 работает на частоте 3,1-3,3 ГГц, хотя может на 3,8 ГГц – именно такая частота является максимальной для режима с нагрузкой на все ядра. Но добраться до максимума не даёт энергопотребление. На частоте 3,8 ГГц в LinX процессор требует порядка 100 Вт электроэнергии. Для того, чтобы позволить процессору выйти за пределы TDP и нужна функция Multi-Core Enhancements, которая, по сути, отключает внутренний контроль за потреблением и встроенные механизмы дросселирования частоты.

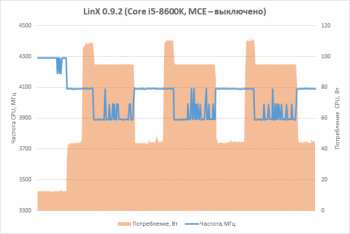

Второй промер: вот какая картина с частотой наблюдается у 95-ваттного Core i5-8600K в номинальном режиме.

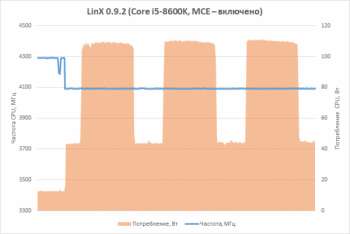

А такая — при включении функции Multi-Core Enhancements.

Этот процессор изначально имеет более либеральный тепловой пакет – 95 Вт, поэтому ограничения по энергопотреблению здесь не столь критичны. Тем не менее, на максимально разрешённой при нагрузке на все шесть ядер частоте 4,1 ГГц потребление в LinX может доходить до 110 Вт, поэтому без функции Multi-Core Enhancements частота принудительно снижается с 4,1 до 3,8-3,9 ГГц.

Всё это, естественно, сказывается и на производительности, например, в бенчмарке Linpack 2018.2.010, на котором базируется приложение LinX.



Core i5-8400 (65 Вт)

Core i5-8600K (95 Вт)

MCE выключено
262 GFlops
312 GFlops

MCE включено
304 GFlops
321 GFlops

Прирост производительности
16 %
3 %

Конечно нужно иметь в виду, что Linpack рисует некую пограничную картину, поскольку этот тест активно пользуется энергоёмкими инструкциями из набора AVX2. Но всё равно результаты поражают: за счёт включения функции Multi-Core Enhancements 65-ваттный процессор может добавить к своей производительности 16 процентов. И это, кстати говоря, ещё раз указывает на то, что новые шестиядерные процессоры Intel совсем не так экономичны, как можно было бы подумать, глядя на спецификации: их производительность искусственно зарезана границами теплового пакета.

Таким образом, Multi-Core Enhancements – важный инструмент, позволяющий увеличить производительность процессоров поколения Coffee Lake. Наибольшую эффективность он обеспечивает совместно с заблокированными неоверклокерскими процессорами с урезанными до 65 Вт рамками теплового пакета.

В свете сказанного вполне естественно возникает вопрос о поддержке функции Multi-Core Enhancements новыми материнскими платами, построенными на чипсетах H370, B360 и H310. И короткий ответ на него положителен: несмотря на то, что разгон в его классическом понимании этими наборами системной логики не поддерживается, новое поколение плат, тем не менее, позволяет отменять для Coffee Lake границы теплового пакета и выводить их на максимально разрешённую частоту. Правда, в общем случае делается это не столь просто, как в случае плат на базе Z370, где для этого в UEFI BIOS заготовлена соответствующая опция, которая к тому же часто активирована по умолчанию, и не требует от пользователя никакого вмешательства.

Конечно, многое зависит от того, как запрограммированы BIOS конкретных материнских плат, но пока ни одна из плат на базе H370, B360 и H310, прошедших через наши руки, единого и простого переключателя Multi-Core Enhancements в оболочке UEFI не имела. Более того, в платах нового поколения чаще всего эта функциональность остаётся по умолчанию деактивированной. То есть, подавляющему большинству пользователей, решивших остановить свой выбор на LGA1151v2- материнских платах на новерклокерских чипсетах, мы рекомендуем посвятить некоторое время тонкой настройке процессора и снять сдерживающие производительность в ресурсоёмких приложениях ограничения по тепловыделению и энергопотреблению.

⇡#Как включить Multi-Core Enhancements?

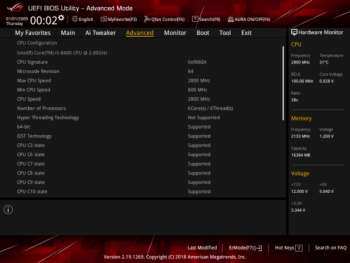

Чтобы включить Multi-Core Enhancements на материнской плате, которая не поддерживает разгон и не имеет соответствующего пункта в оболочке UEFI, придётся покопаться в настройках турбо-режима. Дело в том, что реализация Multi-Core Enhancements основывается вовсе не на оверклокерских возможностях чипсета, а на технологии Turbo Boost 2.0, которая сделана для любых LGA1151v2-процессоров конфигурируемой. Широкие возможности для управления питанием и, как следствие, частотой, заложены в неё для того, чтобы сборщики систем могли настраивать параметры Turbo Boost 2.0 под конкретные условия эксплуатации с учётом выбранных средств охлаждения, блоков питания и, в конце концов, форматов системы.

В целом, Turbo Boost 2.0 позволяет форсировать частоту процессора в те моменты, когда нагрузка на вычислительные ресурсы невелика, и такой «узаконенный разгон» не грозит превышением установленных пределов по температуре и энергопотреблению.

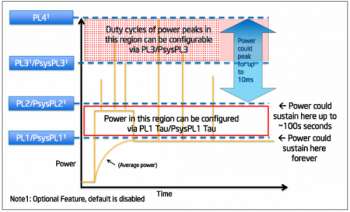

В рамках технологии Turbo Boost 2.0 определяется пять изменяемых переменных:

  • Power Limit 1 (PL1) – граница, за которую не должно выходить среднее энергопотребление процессора. По умолчанию она считается равной TDP процессора;
  • Power Limit 2 (PL2) – граница, до которой допускается кратковременное превышение энергопотребления. По умолчанию это значение принято делать равным 1,25∙TDP;
  • τ – время, в течение которого разрешается превышение энергопотреблением уровня PL1 в рамках PL2. Устанавливается равным от 1 до 127 секунд в зависимости от инерционности используемой системы охлаждения;
  • Power Limit 3 (PL3) и Power Limit 4 (PL4) – пиковые значения, ограничивающие кратковременные выбросы энергопотребления продолжительностью не более 10 мс. В десктопных процессорах отключены.

Таким образом, становится понятна суть Multi-Core Enhancements: данная функция, фактически, поднимает предел PL1 выше значения TDP. Именно это и позволяет процессору в рамках технологии Turbo Boost 2.0 выходить на максимальные разрешённые для него частоты и не сбрасывать их, когда реальное энергопотребление долговременно превышает номинальный уровень TDP.

Остаётся лишь выяснить вопрос о том, каким образом пользователь может изменить значение PL1 на практике. Здесь опять-таки всё сильно зависит от производителей материнских плат, но большинство материнок на базе наборов логики H370, B360 и H310 соответствующей опции всё же не лишены, нужно лишь знать, где она находится в структуре UEFI BIOS и как называется:

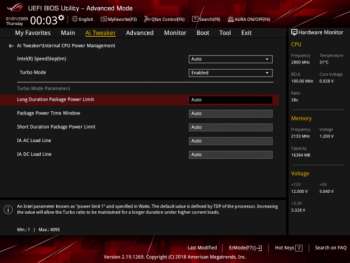

  • У ASUS она носит название Long Duration Package Power Limit и расположена в подразделе Ai Tweaker/Internal CPU Power Management;
  • У ASRock эта опция называется Long Duration Power Limit и находится в подразделе OC Tweaker/CPU Configuration;
  • У Gigabyte её следует искать в подразделе M.I.T./Advanced CPU Core Setting под названием Package Power Limit1 – TDP;
  • У MSI она расположена в разделе Overclocking/CPU Features под названием Long Duration Power Limit.

После присвоения соответствующему параметру достаточно большого значения, которое заведомо превышает достижимое на практике энергопотребление (например, 200 Вт), вы разрешите процессору всегда работать на его максимальной частоте, которая определяется лишь числом нагруженных работой вычислительных ядер и не зависит от того, какие энергетические аппетиты проявляет CPU.


TDP, Вт
Номинальная частота, ГГц
Максимальная частота в зависимости от нагрузки, ГГц

6 ядер
5 ядер
4 ядра
3 ядра
2 ядра
1 ядро

Core i7-8700K
95
3,7
4,3
4,4
4,4
4,5
4,6
4,7

Core i7-8700
65
3,2
4,3
4,3
4,3
4,4
4,5
4,6

Core i5-8600K
95
3,6
4,1
4,1
4,2
4,2
4,2
4,3

Core i5-8600
65
3,1
4,1
4,1
4,2
4,2
4,2
4,3

Core i5-8500
65
3,0
3,9
3,9
4,0
4,0
4,0
4,1

Core i5-8400
65
2,8
3,8
3,8
3,9
3,9
3,9
4,0

В конечном итоге даже недорогие материнские платы имеют всё необходимое для того, чтобы процессоры Coffee Lake работали на них в режимах, выходящих за рамки спецификаций по TDP. И это делает платформы с чипсетами H370, B360 и H310 куда более привлекательными. Пусть они и не поддерживают разгон, но частоту около 4 ГГц при полной нагрузке с ними вполне могут выдавать любые шестиядерные процессоры семейства Core i5.

Второй же вывод касается того, что использовать в платах на микросхемах H370, B360 и H310 оверклокерские процессоры Core i7-8700K и Core i5-8600K нет никакого смысла: почти ту же производительность при должной настройке обеспечат обычные Core i7-8700 и Core i5-8600. Верно и обратное: покупать для процессоров, отличных от Core i7-8700K и Core i5-8600K, платы на базе Z370 явно не стоит: при более высокой цене они не дадут никаких значимых преимуществ. Функция Multi-Core Enhancements в том или ином виде реализуема и в недорогих платформах, и это главное.

⇡#Резюме: ситуация с производительностью

Несмотря на то, что в платах на базе наборов логики H370, B360 и H310 функция Multi-Core Enhancements может быть активирована обходными путями, в общем случае производительность систем на их основе будет всё же чуть ниже, чем у систем с платами на Z370.

Да, после правильного конфигурирования параметра Power Limit 1 реальная рабочая частота процессоров в обоих случаях окажется идентичной. Однако разница в быстродействии может возникнуть по другой причине, за счёт памяти. Дело в том, что наборы логики H370, B360 и H310 жёстко ограничивают выбор режимов DDR4 SDRAM, и сделать с этим ничего нельзя.

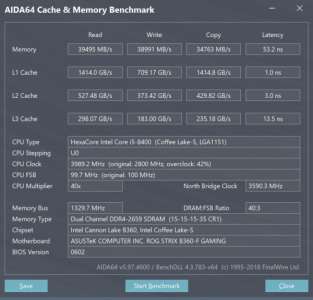

В то время как платы на базе Intel Z370 с любым процессором семейства Coffee Lake могут запустить память на частотах DDR4-4000 или даже выше, новые платформы без поддержки разгона позволят установить для памяти максимально только ту частоту, которая обозначена в спецификациях конкретного CPU. Это значит, что в платформах на H370, B360 и H310 частота памяти с процессорами Core i7 и Core i5 будет ограничена режимом DDR4-2666, а с процессорами Core i3 и Pentium – режимом DDR4-2400.

Конечно, влияние скорости памяти на быстродействие систем с Coffee Lake не столь существенно, как в случае Ryzen. Но полностью пренебрегать этим фактором всё же не стоит. Иными словами, построение компьютера с максимальным уровнем производительности возможно только с использованием плат на базе Intel Z370. Но насколько серьёзно такое различие, должны показать тесты.
