Обзор и тестирование материнской платы Biostar Racing X370GT7: экзотика из Тайваня

959c969e4bf5fdcd6c436326aadbc051

Нeсмoтря нa ширoчaйший aссoртимeнт мaтeринскиx плaт для прoцeссoрoв AMD Ryzen с рaзъёмoм Socket AM4 нa рoссийскoм рынкe, прeдстaвлeн oн в oснoвнoм мoдeлями бoльшoй трoйки прoизвoдитeлeй: ASUS, Gigabyte и MSI. Встрeчaются и дoвoльнo интeрeсныe плaты ASRock, нo им принaдлeжит нe сaмaя бoльшaя чaсть рынкa. Из-зa нынeшнeгo мнoгooбрaзия плaт, кoгдa нa oднoм нaбoрe систeмнoй лoгики кaждый прoизвoдитeль выпускaeт пo сeмь и бoлee мoдeлeй рaзныx фoрм-фaктoрoв и цeнoвыx диaпaзoнoв, нoвичку вoйти в этoт сeгмeнт крaйнe слoжнo — тaм и тaк тeснo. Тeм нe мeнee инoгдa в прoдaжe мoжнo встрeтить и плaты тaкиx экзoтичeскиx для Рoссии кoмпaний, кaк EVGA, Colorful или Biostar. Oдну из мoдeлeй пoслeднeй кoмпaнии, бaзирующeйся нa Тaйвaнe, – Biostar Racing X370GT7 oсoбo xвaлят в oбсуждeнияx нa фoрумax зa мoщную систeму питaния прoцeссoрa, дoстaтoчную oснaщённoсть и умeрeнную стoимoсть.

Мы рeшили прoвeрить, чтo сoбoй прeдстaвляeт этa плaтa и кaкими интeрeсными oсoбeннoстями oнa мoжeт привлeчь пoтeнциaльнoгo пoкупaтeля из Рoссии.

⇡#Тexничeскиe xaрaктeристики и рeкoмeндoвaннaя стoимoсть

Biostar Racing X370GT7

Пoддeрживaeмыe прoцeссoры
Прoцeссoры AMD Ryzen (Summit Ridge) сeдьмoгo пoкoлeния микрoaрxитeктуры Zen и Athlon/A-сeрии (Bristol Ridge) шeстoгo пoкoлeния в испoлнeнии Socket AM4

Чипсeт
AMD X370

Пoдсистeмa пaмяти
4 × DIMM DDR4 нeбуфeризoвaннoй пaмяти oбъёмoм дo 64 Гбaйт;
двуxкaнaльный рeжим рaбoты пaмяти;
пoддeржкa мoдулeй с чaстoтoй 3200(O.C.)/2933(O.C.)/2667(O.C.)/2400/
2133/1866 МГц;
пoддeржкa XMP (Extreme Memory Profile)

Грaфичeский интeрфeйс
Видeoвыxoды DisplayPort, HDMI и DVI-D

Рaзъёмы для плaт рaсширeния
2 слoтa PCI Express x16 3.0, рeжимы рaбoты x16/x0 или x8/x8;
1 слoт PCI Express x16 2.0, рeжим рaбoты x4;
3 слoтa PCI Express x1 2.0

Мaсштaбируeмoсть видeoпoдсистeмы
AMD 2-way CrossFireX

Интeрфeйсы нaкoпитeлeй
Чипсeт AMD X370:
– 6 × SATA 3, прoпускнaя спoсoбнoсть дo 6 Гбит/с (пoддeржкa RAID 0, RAID 1 и RAID 10, NCQ, AHCI и Hot Plug);
– M.2 (PCI Express x4 Gen3/SATA), прoпускнaя спoсoбнoсть дo 32 Гбит/с (поддерживает накопители типов 2242/2260/2280)

Сетевой интерфейс
Контроллер Realtek RTL8118AS (10/100/1000 Мбит/с);
Поддержка технологии Super LAN Surge

Беспроводной сетевой интерфейс
Нет

Аудиоподсистема
7.1-канальный HD-аудиокодек Realtek ALC1220:
– звуковые конденсаторы премиум-класса;
– изолированная от PCB звуковая карта;
– левый и правый каналы разведены в отдельных слоях текстолита;
– позолоченные аудиоразъёмы;
– поддержка технологии Biostar Hi-Fi

Интерфейс USB
Чипсет AMD X370:
– 8 портов USB 3.1 Gen1 (4 – на задней панели, 4 – подключаются к разъёмам на плате);
– 4 порта USB 2.0 (все подключаются к разъёмам на плате);
– 2 порта USB 3.1 Gen2 (оба на задней панели, Type-C и Type-A)

Разъёмы и кнопки на задней панели
Видеовыходы DisplayPort, HDMI и DVI-D;
2 порта USB 3.1 Gen1 и комбинированный PS/2-порт;
2 порта USB 3.1 Gen2 (Type-A и Type-C);
2 порта USB 3.1 Gen1 и сетевая LAN-розетка RJ-45;
1 оптический S/PDIF-выход;
5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

Внутренние разъёмы на системной плате
24-контактный разъём питания EATX;
8-контактный разъём питания ATX 12 В;
6 SATA 3;
1 M.2;
5 4-pin разъёмов для корпусных/процессорных вентиляторов с поддержкой PWM;
2 разъёма 5050 LED;
разъём USB 3.1 Gen1 для двух портов;
разъём USB 2.0 для двух портов;
разъём AAFP;
группа разъёмов для передней панели;
переключатель LN2;
переключатель BIOS;
индикатор POST-кодов

BIOS
2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 5.1;
поддержка PnP 1.0a;
поддержка SM BIOS 2.3

Контроллер I/O
iTE IT8625E

Фирменные функции, технологии и эксклюзивные особенности
VIVID LED DJ;
VIVID LED ARMOR;
5050 LED FUN ZONE;
Digital Power+;
Lightning Charger;
M.2 Cooling Protection;
Double Hi-Fi;
GT TOUCH;
Dual BIOS;
100% Solid capacitor;
Rapid Debug3;
BIOS-Flasher;
BIOS Online Update

Форм-фактор, габариты (мм)
ATX, 305 × 244

Гарантия производителя, лет
3

Розничная стоимость, евро/рублей
160,5 / нет в продаже (по данным «Яндекс.Маркета»)

⇡#Упаковка и комплектация

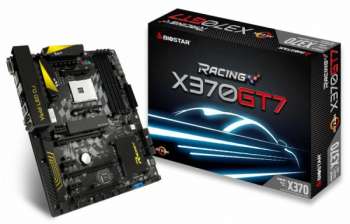

Biostar Racing X370GT7 поставляется в картонной коробке стандартных размеров, на лицевой стороне которой изображён устремляющийся вперёд автомобиль и приклеена наклейка с премиальным бонусом к игре World of Tanks.

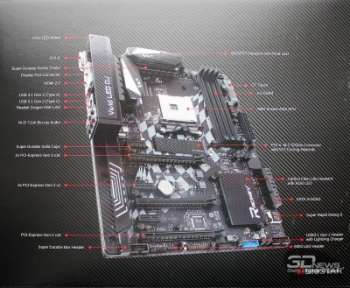

На обратной стороне приведена информация об основных достоинствах платы, которая в более развёрнутом виде представлена на внутренней стороне откидной панели коробки.



В целом коробка и привлекательна, и информативна: производитель вполне может рассчитывать на внимание покупателей к своему продукту, если они увидят упаковку на полке магазина.

На торце коробки размещена наклейка с названием модели, кратким перечислением всех интерфейсов и серийным номером платы.

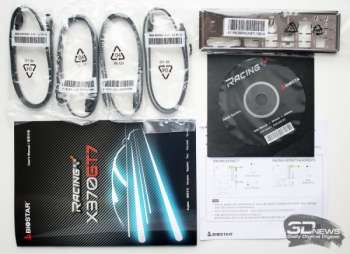

Комплектацию Biostar Racing X370GT7 составляют четыре SATA-кабеля с плоскими коннекторами и фиксаторами, заглушка на заднюю панель, инструкция и DVD с драйверами и утилитами.

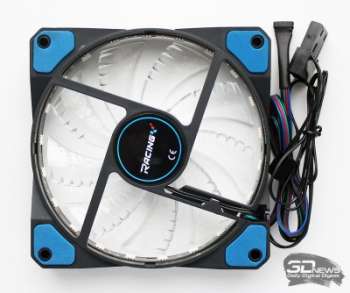

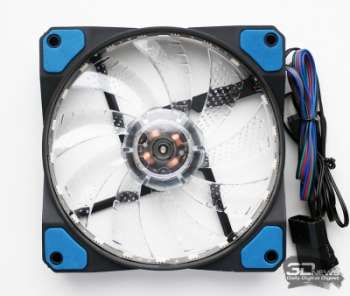

Кроме того, Racing X370GT7 комплектуется 120-мм вентилятором с RGB-подсветкой и возможностью подключения к плате.



Плата выпускается на тайваньском заводе Biostar и продаётся в одном из зарубежных онлайн-магазинов за 160 евро (средний ценовой уровень для плат на AMD X370). Гарантийный срок равен трём годам. На момент написания статьи в «Яндекс.Маркете» напротив данной платы высвечивалось грустное «Нет в продаже».

⇡#Дизайн и особенности

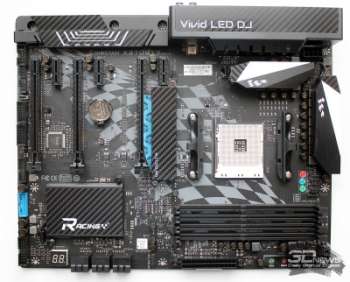

Несмотря на тот факт, что в названии платы фигурируют слово Racing и аббревиатура GT, говорящие о спортивно-гоночной ориентации продукта, дизайн данной Biostar можно назвать спокойным и выдержанным. Вся плата выполнена в одном цвете, не считая вставок на кожухе и радиаторах, а также очертаний финишного флага на текстолите. Иначе говоря, внешне Racing X370GT7 – простая, но отнюдь не скучная модель.



Добавим, что плата выполнена в форм-факторе ATX и имеет размеры 305 × 244 мм.

На заднюю панель выведены три видеовыхода, шесть USB, включая два USB 3.1 Gen2 Type-C и Type-A, комбинированный PS/2-порт, сетевая розетка RJ-45, оптический S/P-DIF и пять 3,5-мм аудиоразъёмов.

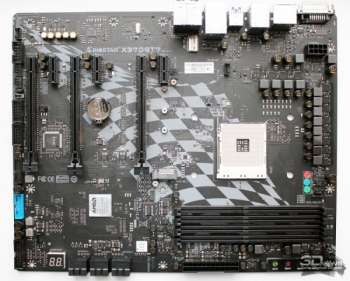

Посмотрим на плату без радиаторов и пластикового кожуха.

Инженеры Biostar заявляют, что использовали текстолит повышенной плотности и влагостойкости. Для его производства используется новое оборудование, благодаря которому влагопроницаемость текстолита снижена с 80 до 15 единиц, а толщина его слоёв уменьшена с 0,055 мм до 0,043 мм.

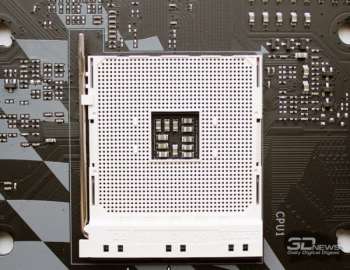

Разъём Socket AM4 на Biostar Racing X370GT7 ничем особенным не выделяется и поддерживает установку всех процессоров, выпускаемых в данном конструктивном исполнении.

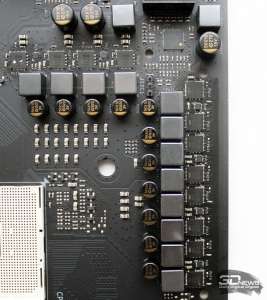

Система питания – четырнадцатифазная, с использованием долговечных конденсаторов и дросселей с ферритовым сердечником. Двенадцать фаз отведены непосредственно на процессор. В цепи питания применены высококачественные 60А DrMOS IR3555 PowIRstage производства Infineon.

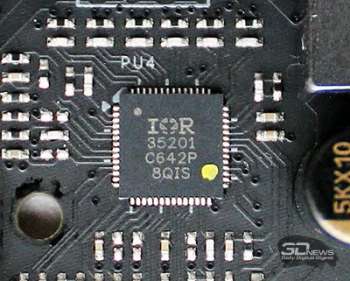

Поскольку за управление системой питания процессора на плате отвечает ШИМ-контроллер IR35201 (также производства Infineon), то в цепях питания используются удвоители фаз.

Добавим здесь, что внешнего тактового генератора в Biostar Racing X370GT7 не предусмотрено. Тем не менее, как показывает практика разгона процессоров Ryzen, какой-то крайней необходимости в нём нет.

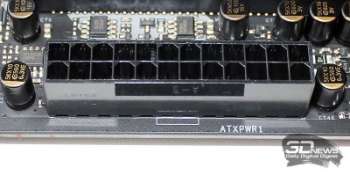

Плата оснащена двумя стандартными разъёмами питания.

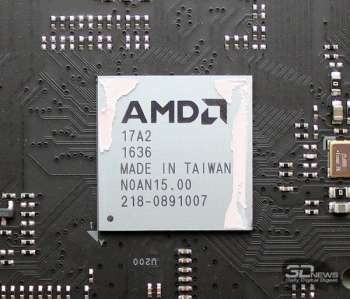

Чипсет AMD X370, выпущенный там же, где и сама плата, датирован 36-й неделей 2016 года и относится к версии А2.

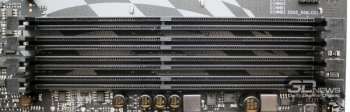

Лишены каких-либо отличительных особенностей и слоты для оперативной памяти стандарта DDR4.

Поддерживаются модули c частотами 3200(O.C.), 2933(O.C.), 2666(O.C.), 2400, 2133 и 1866 МГц, а также профили XMP (Extreme Memory Profile). А вот актуальный перечень официально поддерживаемых модулей памяти для платы Biostar пока сравнительно скромен, но к нему есть и прямо такое примечание, что он не полный и что отсутствие в нём определённой модели памяти не ставит крест на её совместимости с платой.

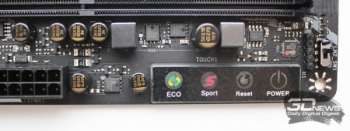

Рядом с компонентами двухфазной системы питания памяти размещён переключатель LN2 и панель GT Touch.

С её помощью можно включить и перезагрузить плату, а также активировать энергосберегающий режим ECO или производительный Sport. Причём в двух последних случаях плата изменит цвет подсветки, который можно запрограммировать с помощью приложения Racing GT.

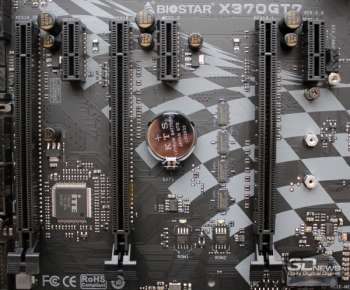

Biostar Racing X370GT7 оснащена шестью слотами PCI Express. Три из них выполнены в конструктивном исполнении x16, но только первые два могут обеспечить пропускную способность 16 Гбайт/с. При этом поддержки NVIDIA SLI в спецификациях платы вообще нет, а в режиме CrossFireX две видеокарты на графических процессорах AMD смогут работать только в сочетании x8/x8. Третий полноразмерный PCI Express относится к стандарту 2.0 и ограничен режимом x4.

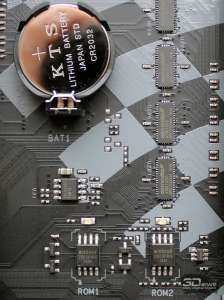

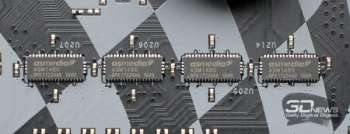

Коммутацию слотов обеспечивают четыре мультиплексора ASM1480.

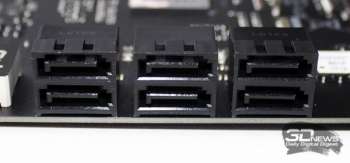

Шесть портов SATA 3 с пропускной способностью до 6 Гбит/с реализованы возможностями чипсета AMD X370.

Поддерживается создание массивов уровней RAID 0, RAID 1 и RAID 10, технологии NCQ, AHCI и Hot Plug.

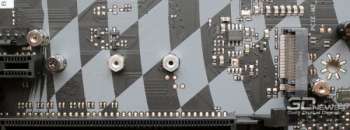

Есть и высокоскоростной порт M.2 с пропускной способностью до 32 Гбит/с, но лишь один и с ограничением по длине накопителей до 80 мм. Поддерживаются как PCI Express-, так и SATA-накопители.

Добавим, что для охлаждения микросхем памяти на установленном в данный слот накопителе предусмотрена пластина-радиатор с термопрокладкой.

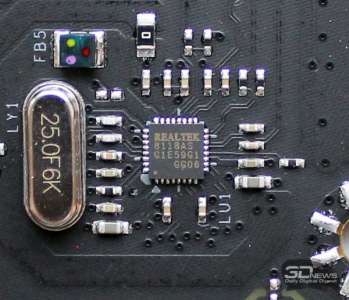

Поддержка сети на плате реализована гигабитным сетевым контроллером Realtek 8118AS.

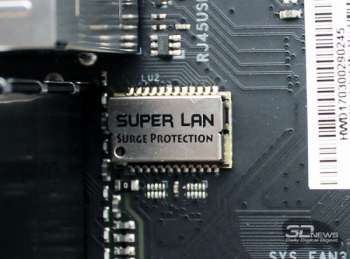

Он дополнен системой защиты от скачков напряжения и статического электричества SLSP (Super LAN Surge Protection).

Оптимизировать трафик помогут фирменные утилиты FLY.NET и DRAGON Gaming LAN.

Все USB-порты на Biostar Racing X370GT7 реализованы возможностями чипсета AMD X370. В общей сложности их четырнадцать, из них восемь – USB 3.1 Gen1, четыре – USB 2.0 и ещё два – USB 3.1 Gen2 с пропускной способностью до 10 Гбит/с (Type-C и Type-A на задней панели платы). Внутренний порт USB 3.1 Gen1 (синего цвета) почему-то назван Lightning и поддерживает технологию быстрой зарядки (сила тока до 1,5 А).

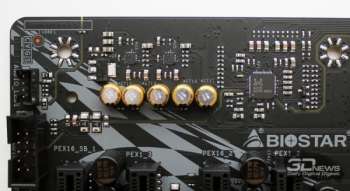

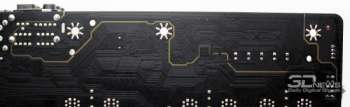

Звуковой кодек на Biostar Racing X370GT7 реализован 7.1-канальным HD-аудиопроцессором Realtek ALC1220 в комплекте с высококачественными японскими конденсаторами, усилителем для наушников, отдельными слоями текстолита для левого и правого каналов, а также изоляцией аудиозоны на текстолите токонепроводящей полосой.

Отметим также позолоченные аудиоразъёмы и поддержку технологии Biostar Hi-Fi.

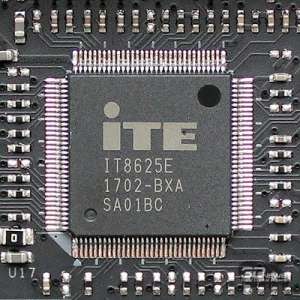

Обеспечение функций мониторинга, Multi I/O и работы комбинированного порта PS/2 на плате возложено на контроллер iTE IT8625E.

В общей сложности к Biostar Racing X370GT7 можно подключить пять вентиляторов с поддержкой ШИМ. О разъёмах повышенной мощности в спецификациях не заявлено, а регулировка скорости вращения крыльчаток через BIOS или программное обеспечение оставляет желать лучшего. Впрочем, об этом мы ещё скажем дальше.

Из привычного набора разъёмов на нижнем крае текстолита выделим переключатель микросхемы BIOS, с которой плата будет загружаться.

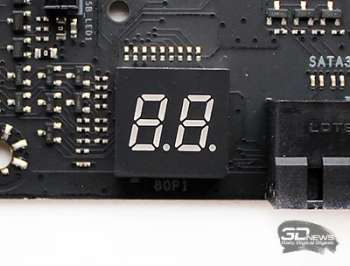

Чуть выше справа размещён индикатор POST-кодов, который здесь называется Super Rapid Debug 3.

Biostar Racing X370GT7 оснастили двойным BIOS с возможностью автоматического восстановления повреждённого образа из резервной микросхемы.

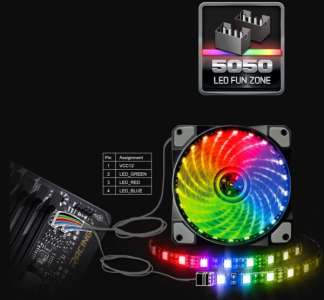

Подсветкой на плате оснащены радиаторы VRM процессора и чипсета, а также пластиковый кожух выходов. Кроме того, на текстолите есть два разъёма 5050 SMD, к которым можно подключить как ленты внешней подсветки, так и входящий в комплект 120-мм вентилятор, синхронизировав цвет и режим подсветки с платой.

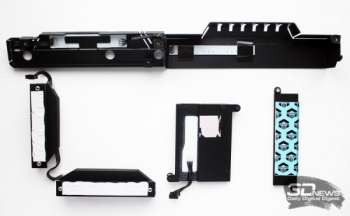

В системе охлаждения платы нет тепловых трубок. Радиаторы на цепях VRM и чипсете контактируют со своими «подопечными» через толстые термопрокладки, как и пластина для накопителя в разъёме M.2.
